Блыскавка ВР-1-4smd видеоразветвитель активный, плата

Описание

Видеоразветлитель ВР-1-4smd Блыскавка — это компактный активный модуль, специально разработанный для распределения видеосигнала от одной аналоговой видеокамеры на несколько устройств, таких как видеорегистраторы, мониторы или другие системы наблюдения. Благодаря использованию качественных радиоэлементов, в частности танталовых конденсаторов, устройство демонстрирует стабильную работу и надёжность в любых условиях эксплуатации.

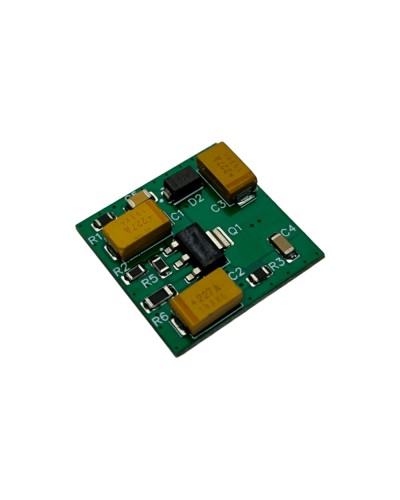

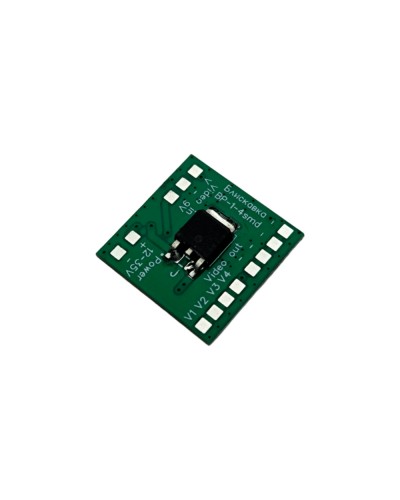

Модуль выполнен в виде миниатюрной печатной платы размером 22×22×8 мм, что позволяет легко интегрировать его в уже существующие решения или компактные устройства. Такой подход обеспечивает экономию места и упрощает монтаж.

Основные функциональные возможности:

• Один входной канал и четыре выхода, что позволяет подключать до 4 устройств параллельно без потери качества.

• Каждый выход обеспечивает стабильный уровень сигнала 1 Vpp, что гарантирует чёткое изображение даже при длинных линиях передачи.

• Полное согласование сопротивлений на всех каналах (75 Ом) гарантирует минимальные искажения и отсутствие паразитных отражений сигнала.

Дополнительные возможности:

• Присутствует дополнительный выход стабилизированного напряжения 9 В до 200 мА, который можно использовать для питания видеокамеры или другого маломощного оборудования.

• Работает в широком диапазоне входного напряжения — от 12 до 36 В, что позволяет использовать устройство в различных системах без необходимости в установке дополнительных DC-DC преобразователей.

• Потребление тока — менее 100 мА, что делает модуль энергоэффективным и удобным для питания от стандартных источников.

Производительность:

• Поддержка полосы пропускания до 10 МГц обеспечивает точную передачу видеосигнала даже при высокой детализации и быстрой смене кадров.

• Устройство надёжно работает в условиях повышенной влажности (до 95%) и температурного диапазона от -15°C до +50°C, что делает его пригодным для использования как в помещениях, так и на улице, в условиях различного климата.

Применение:
ВР-1-4smd Блыскавка идеально подходит для систем видеонаблюдения, где требуется разветвление сигнала без потерь, например, в пультах управления, охранных системах, видеомониторинге промышленных объектов, транспорте, складских комплексах или частных домах. Его можно использовать в случаях, когда один видеосигнал необходимо параллельно передавать на монитор оператора, видеоочки, на записывающее устройство и в другие системы контроля.
